Sur une toiture industrielle existante, la question n’est pas simplement de savoir si un panneau photovoltaïque est « léger ». Il faut d’abord déterminer quelle charge supplémentaire le bâtiment peut encore accepter, puis vérifier comment cette charge sera transmise à la couverture, aux pannes et à la structure porteuse.
Cette logique est particulièrement importante en France, où de nombreux projets concernent des toitures-terrasses, bacs acier, panneaux sandwich ou charpentes métalliques existantes. Le CSTB recommande de vérifier la capacité de la toiture à supporter les contraintes supplémentaires du système photovoltaïque, y compris le poids du système, les actions climatiques et la compatibilité avec la couverture ou l’étanchéité. [1]
Le choix du module doit donc croiser trois questions : combien le système pèse-t-il réellement, combien de puissance peut être installée par mètre carré et quelle partie de la toiture est effectivement exploitable ? C’est cette combinaison qui permet d’éviter de choisir un module uniquement sur son poids unitaire ou sur son nombre de watts.
À retenir : sur une toiture à faible portance, le meilleur module n’est pas nécessairement le plus léger. Il faut optimiser la charge du système complet par rapport à la puissance réellement installable.
Sommaire
1. La réserve de charge de la toiture est le point de départ
2. La charge réelle vient du système complet, pas seulement des modules
3. Comparer ensemble kg/m², W/m² et surface réellement exploitable
4. Exemple de calcul : 450 W contre 500 W
5. Quel module privilégier selon la contrainte principale du toit ?
6. En France : structure, évaluation technique et assurance doivent rester cohérentes
7. Conclusion
1. La réserve de charge de la toiture est le point de départ
Capacité portante théorique et réserve disponible : deux notions différentes
Une grande toiture ne dispose pas automatiquement d’une grande marge structurelle. Elle supporte déjà son propre poids, les équipements existants et les actions prévues au calcul. Pour un projet de rénovation, l’information réellement utile est la réserve encore disponible pour le nouveau système photovoltaïque.
Un chiffre comme « 20 kg par module » ne permet donc pas de conclure. Deux bâtiments de même surface peuvent avoir des réserves très différentes selon leur année de construction, la portée des éléments, les transformations réalisées et les charges déjà présentes.
Pourquoi les bâtiments existants demandent plus de prudence
Les plans d’origine peuvent être incomplets, tandis que la toiture a pu recevoir au fil du temps des groupes de ventilation, lanterneaux, exutoires de fumée, réseaux techniques ou unités de climatisation. Une toiture qui semble visuellement dégagée peut donc avoir une marge de charge réduite.
Avant de comparer les modules, il faut identifier la structure porteuse, le type de couverture ou d’étanchéité et les zones où les efforts seront réellement repris. Le CSTB insiste sur cette vérification préalable pour les bâtiments existants.
Regarder le chemin de transmission des efforts
La charge ne s’arrête pas à la surface du toit. Elle passe par le cadre du module, les brides ou fixations, les rails, le bac acier ou le panneau sandwich, puis les pannes et la charpente. Sur une toiture légère, la résistance locale au droit des fixations peut être aussi importante que la charge moyenne exprimée en kg/m².
Point technique : le poids d’un panneau ne suffit pas. Il faut connaître la charge du système complet et la manière dont les efforts sont transférés jusqu’à la structure porteuse.

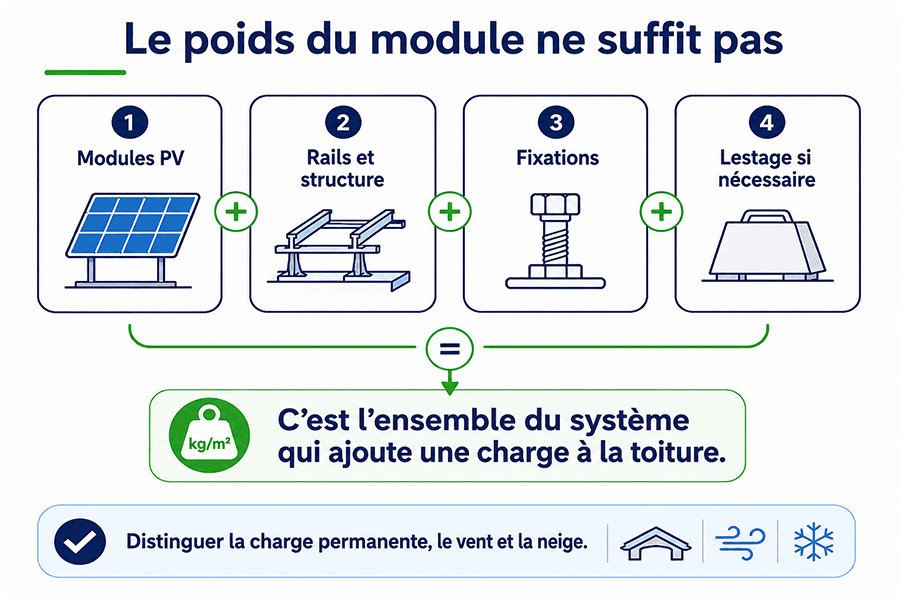

2. La charge réelle vient du système complet, pas seulement des modules
La charge permanente comprend plusieurs éléments
Sur une toiture à faible portance, le poids du module n’est qu’une partie de la charge permanente ajoutée. Le bilan doit au minimum intégrer :
- les modules photovoltaïques ;
- les rails, châssis et supports ;
- les fixations et interfaces avec la couverture ;
- le lestage éventuel ;
- les câbles, chemins de câbles et autres éléments permanents.
Ainsi, un module légèrement plus lourd peut parfois rester compatible avec un système de fixation très léger, tandis qu’un module plus léger peut perdre son avantage si le montage exige davantage de structure ou de lestage. La comparaison doit donc être faite au niveau du système.
Vent, neige et lestage peuvent changer le bilan
Sur toiture-terrasse, le lestage destiné à résister au soulèvement au vent peut devenir une part importante de la charge ajoutée. Le guide du CSTB indique que, dans certains cas, les charges de lestage peuvent devenir incompatibles avec la membrane d’étanchéité, l’isolant, l’élément porteur ou la structure du bâtiment.
Principe de conception : réduire le poids propre est utile, mais supprimer du lestage sans justification n’est pas une solution. La stabilité au vent et la résistance du support doivent rester vérifiées.
La résistance mécanique du module n’est pas la capacité du toit
Les fiches techniques affichent souvent des charges mécaniques en pascals (Pa), pour des efforts descendants ou de soulèvement. Ces valeurs décrivent le comportement du module dans des conditions d’essai et de conception données ; elles ne donnent pas la réserve de charge de la toiture en kg/m².
La série IEC 61215 comprend des procédures de qualification et d’essai liées aux sollicitations mécaniques des modules. [4] Ces valeurs sont importantes pour le module lui-même, mais elles ne remplacent jamais la vérification du bâtiment.
Charge mécanique admissible du module (Pa) ≠ réserve de charge de la toiture (kg/m²).

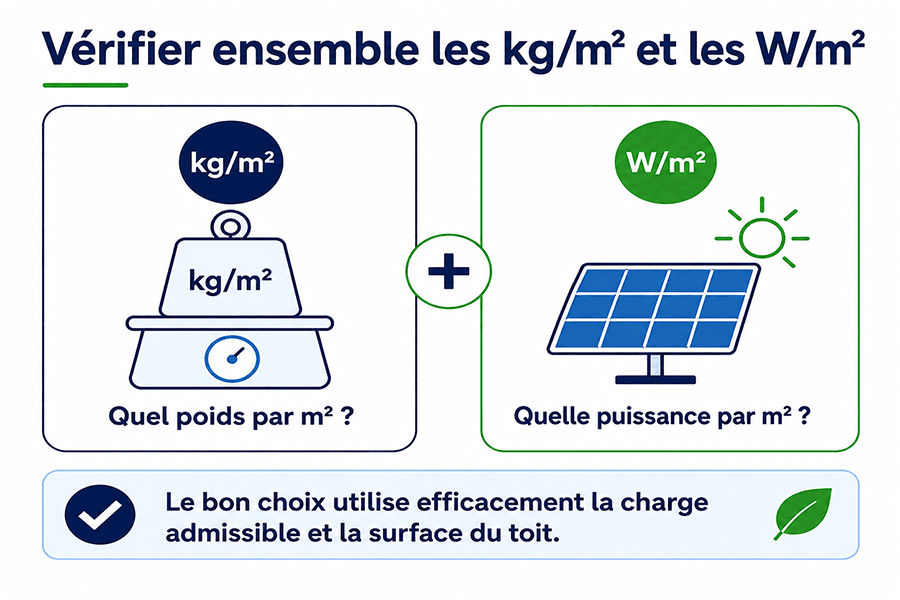

3. Comparer ensemble kg/m², W/m² et surface réellement exploitable
Deux indicateurs complémentaires : kg/m² et W/m²
Pour comparer des modules de formats différents, quatre informations sont prioritaires : le poids d’un module, le poids surfacique, la densité de puissance et les dimensions. Le poids unitaire seul devient vite trompeur lorsque les surfaces de module diffèrent.
Poids surfacique = poids du module ÷ surface du module
Densité de puissance = puissance nominale du module ÷ surface du module
Le kg/m² répond à la question « combien de masse de module est ajoutée par mètre carré couvert ? ». Le W/m² répond à « quelle puissance nominale peut être placée sur cette surface de module ? ». Les deux doivent être lus ensemble lorsque la charge et l’espace sont limités.
La surface brute du bâtiment n’est pas la surface utile pour les modules
Le calepinage doit tenir compte des lanterneaux, exutoires de fumée, équipements techniques, rives, acrotères, relevés d’étanchéité, zones d’ombre, circulations et accès de maintenance. Sur une toiture-terrasse, la géométrie des rangées et les distances nécessaires au système peuvent réduire encore la surface réellement exploitable.
Le domaine d’emploi d’une évaluation technique peut également limiter le type de support, les zones géographiques, les pentes ou les charges climatiques admissibles. Le nombre de mètres carrés « disponibles » sur un plan architectural n’est donc pas encore le nombre de mètres carrés réellement photovoltaïques.
Conseil projet : raisonner en surface nette exploitable, pas uniquement en surface cadastrale ou en additionnant la surface nominale des modules.
Pourquoi le nombre de watts par panneau peut être trompeur
Un module de grande taille affiche souvent plus de watts par pièce, mais cela ne signifie pas automatiquement une meilleure utilisation du toit. Si son W/m² est similaire ou inférieur à celui d’un module plus compact, le gain de puissance unitaire peut venir principalement de sa surface plus grande.Dans un toit fortement découpé par des trames, lanterneaux ou équipements, un module plus compact peut parfois être mieux calepiné et conduire à une puissance totale installée supérieure. Le W/m² reste toutefois une puissance nominale : il ne doit pas être confondu avec la production annuelle réelle.
4. Exemple de calcul : 450 W contre 500 W
Comparer d’abord le module sur une base surfacique
L’exemple ci-dessous est volontairement simplifié et utilise des valeurs fictives. Il sert uniquement à montrer pourquoi les watts par module doivent être rapprochés de la surface et du poids.
Lire le résultat sans tomber dans le « plus de watts = mieux »
Le module de 500 W atteint environ 100 kWp avec moins d’unités, mais il est ici plus lourd par m² et sa densité de puissance est légèrement inférieure. Si les deux formats entraient parfaitement dans la toiture, l’écart pourrait être faible ; si le grand format s’intègre mal entre les obstacles, le module de 450 W peut devenir plus avantageux pour le calepinage réel.
Ce « paradoxe des watts » est particulièrement important sur les toitures industrielles irrégulières : la puissance unitaire d’un module ne dit pas, à elle seule, combien de kWc finiront réellement sur le toit.
Passer ensuite du module au système complet
Pour une toiture à faible portance, il faut ajouter au comparatif le poids du montage et, le cas échéant, le lestage. Le module présentant le meilleur couple kg/m²–W/m² n’est utile que si le système de fixation reste compatible avec le support et si la charge totale respecte la réserve structurelle disponible.
La décision finale doit donc être prise sur un calepinage réel : nombre de modules, puissance totale, charge du système, zones non utilisables et conditions de fixation. C’est ce niveau de comparaison qui permet d’éviter un choix optimisé sur le papier mais impossible à réaliser sur le bâtiment.

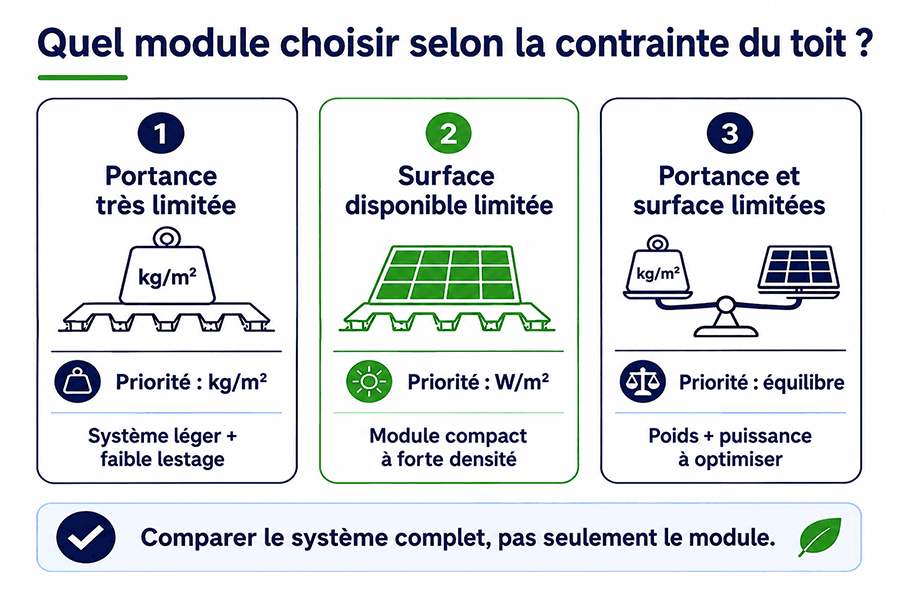

5. Quel module privilégier selon la contrainte principale du toit ?
Si la réserve de charge est la contrainte dominante
Le premier filtre devient le kg/m² du module et, surtout, la charge du système complet. Les solutions allégées peuvent être pertinentes lorsque le poids des modules constitue réellement un facteur limitant, à condition que le système de fixation et la tenue au vent ne réintroduisent pas une charge importante.
TwiSun Pro peut être cité comme exemple d’une gamme orientée vers une réduction de charge ; avant publication ou sélection projet, les dimensions, le poids, la puissance et les conditions de montage doivent être vérifiés avec la fiche technique France en vigueur. [7]
Si la surface nette disponible est la contrainte dominante
Lorsque la réserve structurelle est suffisante mais que le toit est fragmenté, il faut donner davantage de poids au W/m², au rendement et aux dimensions. Sur un bac acier ponctué de lanterneaux ou d’exutoires, un module plus compact peut parfois remplir plus efficacement les zones disponibles qu’un grand module de forte puissance unitaire.
Dans ce cas, TOPCon, IBC ou HJT ne doivent pas être classés de façon absolue. Ce sont le format disponible, la puissance surfacique, les caractéristiques électriques et le système de montage compatible qui déterminent le choix réel.
Si charge et surface sont toutes deux limitées
Il faut rechercher un équilibre entre kg/m² et W/m². Le meilleur résultat n’est ni le module le plus léger ni celui qui affiche le plus de watts, mais celui qui permet d’installer une puissance cohérente sans dépasser la charge admissible du système.
Sur une toiture-terrasse claire avec modules surélevés, un module bifacial peut aussi être évalué si la géométrie, l’albédo et les ombrages rendent le gain arrière plausible. Les travaux de l’IEA PVPS montrent que l’albédo et la configuration du système font partie des paramètres déterminants ; la bifacialité ne doit donc pas être traitée comme un gain automatique. [6]
6. En France : structure, évaluation technique et assurance doivent rester cohérentes
Vérifier le procédé complet et son domaine d’emploi
En France, le choix ne s’arrête pas à la fiche technique du module. Pour un système photovoltaïque en toiture, il faut aussi vérifier la documentation du procédé de montage et son domaine d’emploi : type de couverture, support, mode de fixation, pente, zones de vent et de neige, ainsi que conditions de mise en œuvre.
Selon le procédé, on peut rencontrer un Avis Technique ou DTA, une ATEx, ou d’autres documents utilisés sur le marché. Une ETN peut également apparaître dans la documentation d’un système ; elle ne doit toutefois pas être confondue avec un Avis Technique du CSTB et son acceptation par les assureurs doit être vérifiée au cas par cas. [5]
Assurabilité : technique courante et technique non courante
Pour les entreprises et maîtres d’ouvrage, la question assurantielle peut être aussi importante que la performance du module. La FFB/GMPV rappelle l’importance de distinguer les techniques courantes et non courantes, et de vérifier les conditions de couverture de l’assureur pour le procédé retenu.
En pratique, un module techniquement performant peut être difficile à intégrer si le système de fixation, le support de toiture ou la documentation du procédé ne correspondent pas au bâtiment. Il faut donc vérifier le couple module + fixation + support, et non le module isolément.
Point France : la compatibilité technique et assurantielle concerne le procédé complet. Une bonne fiche module ne remplace ni le domaine d’emploi du système, ni la vérification du support.
Quand une vérification structurelle devient indispensable
Une étude de structure ou une vérification approfondie est particulièrement importante lorsque la réserve de charge est incertaine ou faible, notamment dans les situations suivantes :
- bâtiment ancien ou structure modifiée ;
- plans, notes de calcul ou données de charpente incomplets ;
- présence d’équipements lourds déjà installés en toiture ;
- toiture-terrasse nécessitant un lestage important ;
- bac acier, panneau sandwich ou autre couverture légère avec points de fixation sensibles ;
- site fortement exposé au vent ou à la neige, ou projet en altitude.
Dans ces cas, la bonne question n’est pas « quel est le poids maximal d’un panneau ? », mais « quelle charge supplémentaire ce toit peut-il encore reprendre et quel système permet de l’utiliser sans dépasser les limites du bâtiment ? »
Conclusion
Pour une toiture industrielle à faible portance, la sélection des modules doit partir de la réserve structurelle disponible et non du poids d’un panneau pris isolément. Il faut ensuite comparer la charge du système complet, le kg/m², le W/m², les dimensions et le calepinage réel.
Si la charge est la contrainte principale, le poids surfacique et le système de montage priment. Si la surface est limitée, la densité de puissance et le format deviennent décisifs. Lorsque les deux contraintes se cumulent, l’objectif est de trouver le meilleur équilibre entre masse, puissance installable et compatibilité avec la toiture.
Enfin, pour un projet français, la structure, le domaine d’emploi du procédé et les conditions d’assurance doivent rester cohérents. Un module plus léger peut faciliter un projet, mais il ne remplace ni le dimensionnement du système ni la vérification du bâtiment.
FAQ
1. Une toiture industrielle à faible portance peut-elle recevoir du photovoltaïque ?
Oui, une solution peut être possible si la réserve de charge du bâtiment et la charge du système complet restent compatibles. Lorsque la marge est inconnue ou faible, une vérification structurelle est nécessaire.
2. Faut-il comparer le poids par module ou les kg/m² ?
Pour des modules de formats différents, le kg/m² est généralement plus utile que le seul poids par pièce. Il faut toutefois le lire avec le W/m², les dimensions et le poids du système de montage.
3. Existe-t-il un poids maximal universel pour les modules sur toiture industrielle ?
Non. La limite dépend de la structure, de la couverture, des charges déjà présentes, du système de fixation, du vent, de la neige et, le cas échéant, du lestage.
4. Un module de 500 W est-il forcément plus adapté qu’un module de 450 W ?
Non. Un module de 500 W peut être plus grand et ne pas offrir un meilleur W/m². Sur une toiture fragmentée, un format plus compact peut parfois permettre une puissance totale installée supérieure.
5. Pourquoi vérifier les évaluations techniques et l’assurance en France ?
Parce que le procédé complet doit rester dans son domaine d’emploi et être acceptable pour les acteurs techniques et assurantiels du projet. Le module, la fixation et le support doivent être vérifiés ensemble.
