Pourquoi la conception MPPT influence-t-elle la production réelle d’un système photovoltaïque en toiture ?
Pourquoi la conception MPPT influence-t-elle la production réelle d’un système photovoltaïque en toiture ?
Introduction
Dans un projet photovoltaïque en toiture, la puissance nominale des modules fixe le potentiel théorique. La conception MPPT détermine la part de cette puissance qui peut réellement être exploitée.
Lorsqu’un système produit moins que prévu, le problème ne vient pas toujours des modules. Il vient souvent d’une conception de chaînes mal adaptée : orientations différentes raccordées sur le même MPPT, inclinaisons mélangées, modules ombragés et non ombragés connectés ensemble, ou zones de toiture trop différentes traitées comme un seul champ photovoltaïque.
Le MPPT, pour Maximum Power Point Tracking, désigne le suivi du point de puissance maximale. Son rôle est d’aider l’onduleur à ajuster en continu le point de fonctionnement du générateur photovoltaïque afin de rester aussi proche que possible de la puissance maximale disponible.
Les ressources techniques d’Éduscol STI rappellent qu’un générateur photovoltaïque connecté directement à une charge ne fonctionne pas naturellement au point de puissance maximale. Une stratégie MPPT est donc nécessaire pour adapter le fonctionnement du système aux conditions réelles.
Cet article ne se limite pas à expliquer ce qu’est le MPPT. Il se concentre sur son rôle dans les projets en toiture : réduire les pertes de mismatch, mieux gérer l’ombrage partiel et raccourcir le diagnostic de maintenance.
1. Le rôle du MPPT : suivre un point de fonctionnement qui change en permanence
La puissance d’un module photovoltaïque dépend de la tension et du courant :
P = V × I
Mais la relation entre tension et courant n’est pas linéaire.
À circuit ouvert, la tension est élevée, mais le courant est nul.
En court-circuit, le courant est élevé, mais la tension est nulle.
Le point de puissance maximale, ou MPP, se situe entre ces deux extrêmes.
Le MPPT permet à l’onduleur d’ajuster la tension de fonctionnement de la chaîne photovoltaïque afin de se rapprocher du meilleur point de puissance disponible à un instant donné.
L’AFNOR, dans la présentation de la norme NF EN 50530, mentionne la mesure du rendement global des onduleurs photovoltaïques raccordés au réseau, incluant le rendement MPPT statique et dynamique. Le MPPT n’est donc pas un argument marketing secondaire, mais un élément mesurable de la performance d’un onduleur.
À retenir :
Le MPPT ne crée pas d’énergie supplémentaire. Il réduit les pertes liées à une puissance disponible que l’onduleur ne parvient pas à extraire correctement.
2. Pourquoi les toitures sont plus sensibles aux erreurs de conception MPPT
Une centrale au sol est souvent plus régulière : orientation homogène, inclinaison similaire, faible ombrage structurel. Une toiture est rarement aussi simple.
Sur un même bâtiment, on peut trouver plusieurs pans de toiture, des orientations est/ouest/sud, des inclinaisons différentes, des cheminées, des acrotères, des équipements de ventilation, des arbres ou des bâtiments voisins. Si ces zones sont raccordées sur un même MPPT, l’onduleur doit chercher un seul point de fonctionnement pour des conditions électriques très différentes.
Le problème est simple :
- Un canal MPPT ne peut suivre qu’un point de fonctionnement pour l’ensemble des chaînes qui y sont raccordées.
- Si les conditions d’entrée sont trop hétérogènes, le point de fonctionnement devient un compromis.
EDF Solutions Solaires explique que l’onduleur photovoltaïque surveille les conditions de fonctionnement et adapte la conversion en fonction de la puissance disponible. Sur une toiture complexe, cette capacité de suivi dépend directement de la qualité du découpage des chaînes.
À retenir :
Plus une toiture est complexe, plus le découpage MPPT doit être clair.

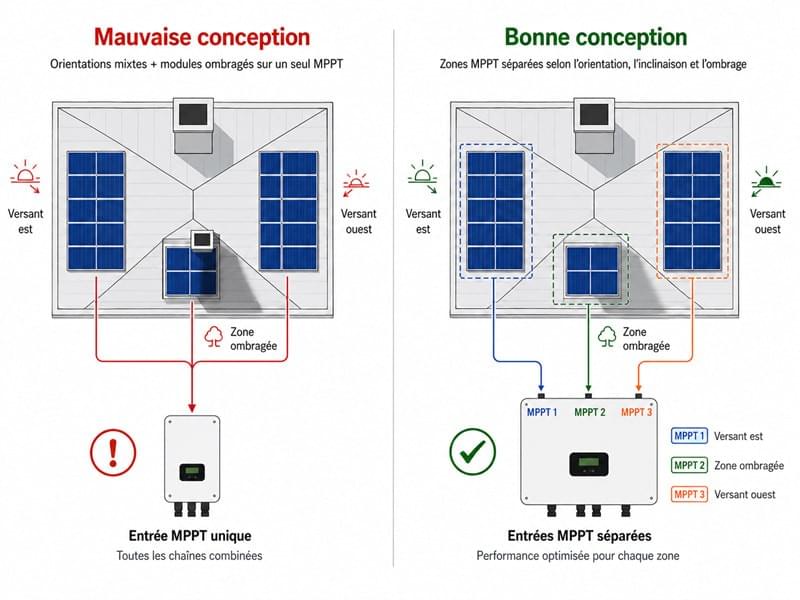

3. Quelles chaînes ne doivent pas être raccordées sans contrôle sur le même MPPT ?
La règle de conception est directe :
Les modules soumis à des conditions similaires doivent être regroupés.
Les modules soumis à des conditions très différentes doivent, autant que possible, être séparés.
Le sujet n’est pas seulement le nombre de MPPT disponibles sur l’onduleur. Le vrai sujet est leur affectation.
À retenir :
Le nombre de MPPT compte, mais la manière de les utiliser compte davantage.
4. Pourquoi l’ombrage partiel complique le suivi MPPT

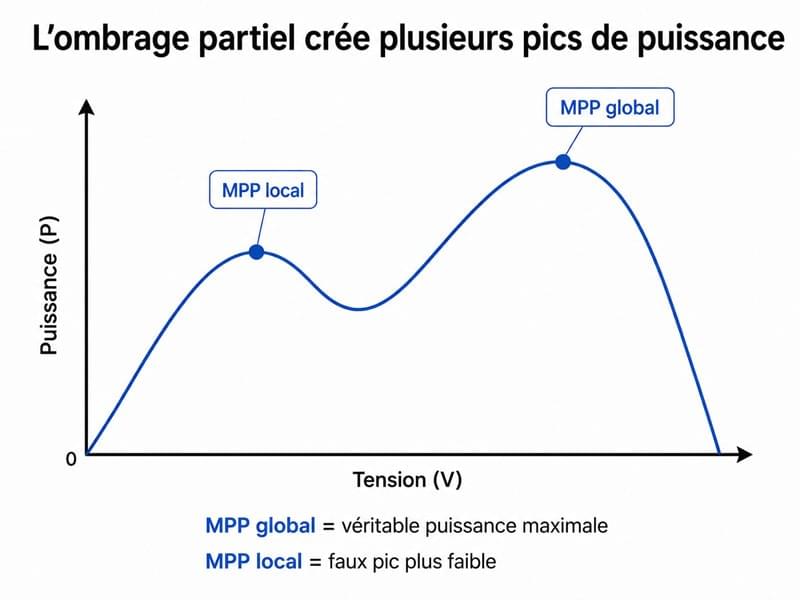

Sans ombrage, la courbe P-V d’une chaîne photovoltaïque présente généralement un pic principal. Le MPPT peut alors suivre plus facilement le point de puissance maximale.
Avec un ombrage partiel, la situation change. Une cheminée, un acrotère, une antenne, un arbre ou un équipement de toiture peut réduire le courant de certains modules. Les diodes de dérivation peuvent intervenir, et la courbe P-V peut présenter plusieurs pics.
L’INES et le CEA indiquent que, dans une chaîne de panneaux en série, un panneau moins productif peut limiter la production de l’ensemble de la chaîne. L’ombrage ou l’encrassement d’un ou plusieurs modules peut donc entraîner des pertes sur toute la chaîne concernée.
C’est pourquoi une zone ombragée ne doit pas être traitée comme une zone standard. Le but n’est pas d’obtenir une toiture sans aucun ombrage. Le but est de rendre l’ombrage prévisible, isolé et identifiable.
À retenir :
L’ombrage partiel peut créer plusieurs pics de puissance. Dans ce cas, le découpage MPPT, le scan global ou les solutions au niveau module deviennent plus importants.
5. Multi-MPPT, optimiseurs ou micro-onduleurs : comment choisir ?
Toutes les toitures ne nécessitent pas la même architecture électrique. Le choix dépend de la complexité du toit, du risque d’ombrage et du coût de maintenance.
EDF Solutions Solaires rappelle, dans ses critères de choix d’un optimiseur solaire, que la compatibilité avec les panneaux et l’onduleur, ainsi que la puissance maximale supportée, doivent être vérifiées. Une solution au niveau module ne se choisit donc pas isolément : elle doit être cohérente avec l’ensemble du système.
À retenir :
La meilleure solution n’est pas la plus complexe. C’est celle qui correspond au niveau réel de complexité de la toiture.
6. Comment le découpage MPPT réduit les coûts de maintenance
La conception MPPT ne concerne pas seulement le rendement. Elle influence aussi la vitesse du diagnostic O&M.
Si le découpage est confus, une baisse de production devient difficile à interpréter. Le problème peut venir d’un ombrage, d’un encrassement, d’un connecteur, d’une chaîne, d’un module ou de l’onduleur.
Si chaque MPPT, chaque chaîne et chaque zone physique de toiture sont clairement associés sur le plan d’exécution, les données de supervision peuvent être reliées directement au terrain.
MathWorks France explique que l’algorithme MPPT cherche à maintenir le système au point de puissance maximale malgré les variations de fonctionnement. Dans un projet réel, ce suivi est plus efficace lorsque les zones électriques sont cohérentes avec les zones physiques de la toiture.
À retenir :
Un bon découpage MPPT transforme une recherche de panne sur toute la toiture en intervention ciblée sur une zone.
7. Checklist de conception MPPT
Orientation : raccorder les orientations différentes sur des MPPT séparés lorsque c’est possible.
Inclinaison : séparer les inclinaisons fortement différentes afin d’éviter des courbes de production trop différentes sur un même MPPT.
Ombrage : ne pas mélanger sans vérification les modules ombragés et non ombragés.
Longueur de chaîne : respecter les exigences de longueur, de tension et de courant de l’onduleur.
Modèle de module : éviter de mélanger des modules aux caractéristiques électriques différentes.
Plage de tension : vérifier que la tension de fonctionnement reste dans la plage MPPT de l’onduleur.
Courant d’entrée : vérifier que le courant ne dépasse pas la limite d’entrée de l’onduleur.
Ombrage multi-pics : évaluer le scan global MPPT, les optimiseurs ou les micro-onduleurs si la toiture présente un ombrage complexe.
Numérotation : associer clairement les MPPT, les chaînes et les zones de toiture dans les plans.
Supervision : disposer au minimum de données MPPT ou chaîne lorsque le projet est complexe.
Erreurs fréquentes
Raccorder des modules est et ouest sur le même MPPT : le MPPT fonctionne sur un compromis entre deux courbes de production différentes.
Mélanger des modules ombragés et non ombragés : une petite zone d’ombre peut pénaliser une zone plus large de l’installation.
Mettre en parallèle des chaînes de longueurs différentes : la tension de fonctionnement devient moins cohérente.
Regarder uniquement le nombre de MPPT : les MPPT existent sur la fiche technique, mais peuvent être mal affectés sur le terrain.
Ne pas numéroter les chaînes sur le plan : les alarmes de supervision sont difficiles à relier à une zone précise de la toiture.
Choisir la solution la moins chère pour une toiture complexe : le coût initial baisse, mais les pertes de production et les interventions futures peuvent augmenter.
Conclusion
La puissance DC produite par les modules est un potentiel.
La puissance réellement exploitée dépend de la capacité de l’onduleur à suivre le bon point de fonctionnement dans les conditions réelles de toiture.
Sur une toiture simple, l’impact de la conception MPPT peut rester limité.
Sur une toiture avec plusieurs orientations, plusieurs inclinaisons, de l’ombrage ou des équipements techniques, le découpage MPPT devient un facteur direct de rendement et de maintenabilité.
Une bonne conception ne cherche pas une toiture parfaite sans ombre et sans contrainte. Elle cherche à empêcher les zones différentes de se pénaliser entre elles.
En résumé :
Plus le découpage MPPT est clair, plus l’impact de l’ombrage est maîtrisable. Plus le raccordement est mélangé, plus les pertes et les coûts de diagnostic augmentent.
