Pour choisir des panneaux photovoltaïques destinés à une toiture industrielle à faible capacité portante, il ne suffit pas de comparer le poids d’un module.
La bonne méthode consiste d’abord à déterminer la capacité portante résiduelle de la toiture, puis à calculer la charge totale composée des modules, des rails, des fixations et, le cas échéant, du lestage. Il faut ensuite comparer le poids au mètre carré, la densité de puissance, le système de montage et la durée de vie résiduelle de la couverture.
La vraie question n’est donc pas :
Quel est le panneau le plus léger ?
Mais plutôt :
Quelle combinaison de modules et de système de fixation permet d’installer une puissance suffisante, sans dépasser les limites structurelles de la toiture et sans compromettre la rentabilité à long terme ?
Sommaire
La charge de calcul de la toiture n’est pas la charge disponible pour le photovoltaïque
Les quatre indicateurs à comparer avant de choisir un module
Quels modules conviennent aux toitures industrielles à faible portance ?
Pourquoi le système de fixation peut être plus important que le poids du module
Une méthode de sélection en cinq étapes
Conclusion
FAQ
1. La charge de calcul de la toiture n’est pas la charge disponible pour le photovoltaïque
Les bâtiments industriels à charpente métallique légère, les toitures en bac acier, les panneaux sandwich, les entrepôts à grande portée et certains bâtiments anciens sont plus susceptibles de présenter des contraintes de charge.
La charge prévue lors de la conception du bâtiment ne correspond toutefois pas à la charge encore disponible pour une installation photovoltaïque.
La toiture supporte déjà :
- la couverture ;
- l’isolation ;
- l’étanchéité ;
- les équipements de ventilation ;
- les dispositifs de sécurité incendie ;
- les autres équipements techniques.
La corrosion, les déformations, les infiltrations ou des transformations ultérieures peuvent également modifier les performances réelles de la structure.
Le projet doit donc déterminer :
La capacité portante résiduelle réellement disponible pour l’installation photovoltaïque.
En Europe, les vérifications structurelles s’appuient généralement sur les Eurocodes. L’Eurocode 1 couvre notamment les poids propres, les charges d’exploitation, les charges de neige, les actions du vent et certaines situations temporaires liées aux travaux. Les calculs doivent également tenir compte de l’annexe nationale applicable et des conditions climatiques locales. [1]
Le poids des panneaux n’est qu’une partie de la charge
La charge apportée par une installation photovoltaïque comprend généralement :
- les modules photovoltaïques ;
- les rails, brides et fixations ;
- les blocs de lestage ou autres masses de stabilisation ;
- les câbles, chemins de câbles et équipements en toiture ;
- les cheminements techniques et équipements de sécurité ;
- les installateurs, les outils et le stockage temporaire des modules.
La charge n’est pas toujours répartie de manière uniforme. Les pieds de support, les rails, les brides ou les palettes de modules stockées pendant le chantier peuvent générer des charges ponctuelles sur la couverture ou les pannes.
Le CSTB souligne que les charges du système et les actions environnementales peuvent être transmises à l’étanchéité, à l’isolation et à la structure porteuse par l’intermédiaire des rails et des points d’appui. Une simple division du poids total par la surface de toiture ne suffit donc pas toujours. [2]
Il faut également tenir compte de la dépression du vent dans les zones de rive et d’angle, de l’accumulation non uniforme de neige à proximité des acrotères et des équipements, ainsi que des charges locales provoquées par une mauvaise évacuation des eaux.
2. Les quatre indicateurs à comparer avant de choisir un module
2.1 Le poids surfacique en kg/m²
Les dimensions des modules varient fortement. Comparer uniquement le poids d’un panneau peut donc être trompeur.
Il convient d’abord de calculer :
Poids surfacique du module = poids du module ÷ surface du module
Au stade de la conception, il faut aller plus loin :
Poids surfacique du système = poids total des modules, rails, fixations et lestages ÷ surface réellement occupée
Ce second indicateur représente mieux la charge permanente réellement ajoutée à la toiture.
2.2 La densité de puissance en W/m²
Une toiture à faible capacité portante doit limiter la charge tout en exploitant au mieux la surface disponible.
Un module à haut rendement peut installer davantage de puissance sur une surface donnée. Il peut également réduire le nombre de modules, de connecteurs et de certains éléments de montage.

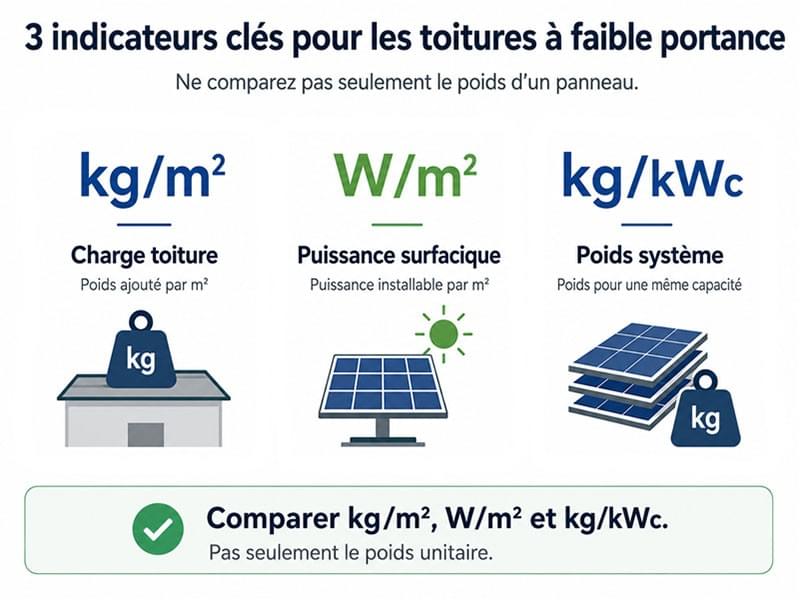

Trois indicateurs doivent idéalement être comparés :
Pour une toiture à faible portance, le ratio kg/kWc peut être plus pertinent que le poids d’un module pris isolément.
2.3 Les dimensions et la flexibilité d’implantation
Un module de grand format peut offrir une puissance nominale élevée, mais il peut aussi augmenter :
- le nombre de personnes nécessaires à la manutention ;
- la difficulté du levage ;
- les risques liés au travail en toiture ;
- la surface exposée au vent ;
- les contraintes de positionnement des rails et des brides.
Sur une toiture comportant de nombreux lanterneaux, exutoires de fumée ou équipements techniques, un format trop grand peut réduire la flexibilité d’implantation.
Si les zones de serrage du module ne correspondent pas à l’espacement des pannes, des rails supplémentaires peuvent devenir nécessaires. Le gain lié à la réduction du nombre de modules peut alors être annulé par une structure de montage plus lourde.
La comparaison doit donc porter sur la puissance totale obtenue après implantation réelle, et non uniquement sur la puissance indiquée sur la fiche technique.
2.4 Les charges mécaniques, le comportement au feu et les évaluations techniques
Les charges mécaniques avant et arrière indiquées dans la fiche technique représentent la résistance du module dans des conditions d’essai définies.
Elles ne correspondent pas à la charge supplémentaire que peut supporter la toiture du bâtiment.
Il faut également vérifier :
- la compatibilité entre le module et le système de montage ;
- l’adéquation des fixations avec le type de couverture ;
- la compatibilité avec l’étanchéité et l’isolation ;
- le comportement au feu ;
- la disponibilité des documents techniques et assurantiels.
En France, il est particulièrement important de vérifier si le procédé dispose d’un Avis Technique, d’une ATEx ou d’une autre évaluation adaptée au domaine d’emploi concerné.
Le CSTB recommande d’examiner les modules, le système de fixation, la couverture et la structure comme un ensemble technique complet. [2][3]
3. Quels modules conviennent aux toitures industrielles à faible portance ?
Pour la majorité des toitures industrielles à capacité portante limitée, la première option à étudier n’est pas nécessairement un module flexible.
Il est souvent plus pertinent de rechercher un module photovoltaïque rigide présentant :
- une densité de puissance élevée ;
- des dimensions adaptées ;
- un poids maîtrisé ;
- une compatibilité avec un système de montage léger et éprouvé.
Les modules standards à haute densité de puissance
Ces modules conviennent notamment aux toitures dont la capacité portante est limitée, mais dont la structure principale reste en bon état.
Par rapport aux modules de très grand format, les dimensions standards facilitent généralement l’implantation autour des lanterneaux, des exutoires de fumée et des équipements techniques. Elles simplifient aussi la manutention, la pose et le remplacement ultérieur.
Les modules à contact arrière IBC peuvent être envisagés dans cette catégorie.
Dans une cellule IBC, les contacts métalliques positifs et négatifs sont déplacés à l’arrière. La face avant ne présente donc pas la grille métallique traditionnelle. Les travaux de Fraunhofer ISE indiquent que cette face avant sans métallisation réduit les pertes d’ombrage pendant l’exposition à la lumière. [4]
Pour une toiture à faible portance, l’intérêt de l’IBC réside notamment dans les points suivants :
- une densité de puissance élevée dans un format standard ;
- moins de modules pour atteindre une puissance donnée ;
- une réduction possible du nombre de brides, de connexions et de câbles ;
- une meilleure flexibilité sur les toitures complexes ;
- pour certains modèles, une construction verre-backsheet plus légère qu’un module verre-verre de dimensions similaires.
L’IBC ne doit toutefois pas être présenté comme une technologie systématiquement plus légère. Sa pertinence doit être vérifiée à partir du poids total du système, exprimé en kg/m² et en kg/kWc.

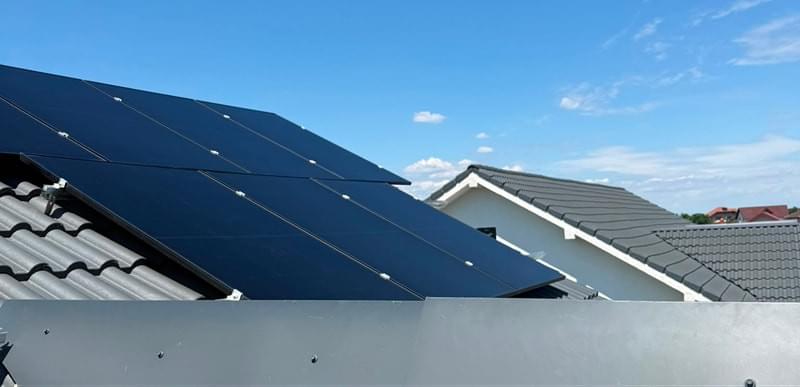

Aspect architectural et intégration visuelle des modules IBC
Au-delà de la densité de puissance, l’IBC présente également un intérêt architectural.
Comme les électrodes métalliques et les rubans conducteurs sont placés à l’arrière, la face visible du module est plus homogène. Cette structure facilite la création d’une finition entièrement noire, régulière et moins fragmentée visuellement.
Par rapport à un module comportant des lignes métalliques argentées visibles, un module IBC peut réduire les reflets métalliques ponctuels et donner à l’ensemble du champ photovoltaïque une apparence plus uniforme.
Cette caractéristique peut être intéressante pour :
- les bâtiments industriels situés en zone urbaine ;
- les bâtiments commerciaux ;
- les bureaux et sièges d’entreprise ;
- les projets proches de logements ;
- les bâtiments soumis à des exigences architecturales particulières.
L’apparence plus homogène contribue ainsi à mieux intégrer le photovoltaïque à l’enveloppe du bâtiment et à limiter la gêne visuelle.
Le niveau global de réflexion dépend néanmoins aussi du verre, du traitement antireflet, de l’inclinaison et de l’orientation des modules.
Les modules de grand format sont principalement adaptés aux grandes toitures dégagées, disposant de plans structurels fiables et de bonnes conditions de levage.
Ils peuvent réduire le nombre de panneaux et de connexions, mais plusieurs éléments doivent être vérifiés :
- le poids unitaire ;
- les conditions de manutention et de levage ;
- la surface exposée au vent ;
- la position des pannes et des zones de serrage ;
- le taux d’occupation réel de la toiture ;
- la nécessité éventuelle d’ajouter des rails.
Si des éléments de support supplémentaires sont nécessaires pour adapter les modules à la structure, un grand format ne réduit pas nécessairement le poids total du système.
Les modules légers ou flexibles
Les modules flexibles ne doivent pas être considérés comme une solution standard pour toutes les toitures industrielles ou résidentielles.
Ils sont surtout pertinents lorsque la capacité portante est extrêmement faible et que les modules en verre conventionnels ne peuvent pas être installés, par exemple sur certains complexes d’étanchéité industriels, des surfaces courbes ou des bâtiments ne permettant pas une fixation mécanique classique.
Dans ce cas, le module, l’adhésif et la membrane de toiture doivent être évalués comme un système complet.
Il faut notamment vérifier :
- le comportement au feu ;
- la dissipation thermique ;
- le vieillissement aux UV ;
- la résistance à long terme du collage ;
- la compatibilité avec la membrane ;
- les possibilités de remplacement et de maintenance.
Tant qu’une toiture peut recevoir des modules rigides à haute densité de puissance avec une fixation légère, cette solution doit généralement être comparée avant de retenir un système flexible spécifique.
4. Pourquoi le système de fixation peut être plus important que le poids du module
Fixation mécanique ou par brides
Une fixation mécanique nécessite généralement moins de lestage et peut transférer les charges vers les pannes ou la structure principale.
Elle est donc souvent adaptée aux couvertures en bac acier ou en tôles profilées.
Il faut néanmoins vérifier :
- l’épaisseur de la couverture ;
- la position des pannes ;
- la résistance des points de fixation ;
- le traitement de l’étanchéité ;
- le risque de corrosion à long terme.
Le simple fait de fixer une bride sur une tôle mince ne garantit pas que les charges soient correctement transférées à la structure.
Système lesté
Un système lesté permet de limiter les perforations de la toiture, mais les blocs de béton peuvent devenir la principale source de charge sur une toiture à faible portance.
Dans les zones de rive et d’angle, une masse supplémentaire peut être nécessaire pour résister à la dépression du vent.
Le CSTB indique qu’un lestage important peut être incompatible avec la capacité de l’étanchéité, de l’isolation, du support ou de la structure porteuse. Une compression locale excessive peut également endommager le complexe d’étanchéité. [2]
L’absence de perforation ne signifie donc pas qu’un système lesté est automatiquement plus sûr.
Systèmes collés ou structures allégées
Les rails collés et les structures allégées peuvent réduire la charge supplémentaire.
Il est toutefois nécessaire de vérifier :
- la résistance du support ;
- la compatibilité des matériaux ;
- le vieillissement climatique ;
- la résistance aux efforts d’arrachement dus au vent.
Le module et son système de fixation doivent être validés ensemble.
5. Une méthode de sélection en cinq étapes
Étape 1 : examiner l’état de la toiture
Il faut rassembler :
- les plans de structure ;
- le type de couverture ;
- l’espacement des pannes ;
- les historiques de transformation ;
- les informations sur la corrosion, les déformations et les infiltrations ;
- la liste des équipements déjà présents.
Étape 2 : calculer la capacité portante résiduelle
Un bureau d’études structure doit déterminer la charge supplémentaire que le bâtiment peut réellement supporter.
La fiche technique d’un module ne remplace pas une étude structurelle du bâtiment.
Étape 3 : calculer la charge complète du système
Le calcul doit inclure :
- les modules ;
- la structure de montage ;
- les fixations ;
- le lestage ;
- les chemins de câbles ;
- les charges de chantier et de maintenance ;
- les charges ponctuelles.
Étape 4 : comparer plusieurs variantes
Étape 5 : comparer le coût sur l’ensemble du cycle de vie
Le prix d’achat des modules ne suffit pas.
- Il faut également prendre en compte :
- la puissance réellement installable ;
- la production annuelle attendue ;
- les travaux de renforcement ;
- les coûts de levage et de pose ;
- la durée de vie de la couverture ;
- la maintenance et le remplacement ;
- la rentabilité à long terme.
Quatre erreurs sont particulièrement fréquentes :
- Comparer uniquement le poids d’un module et oublier les rails et le lestage.
- Choisir automatiquement le module le plus puissant ou le plus grand.
- Confondre la charge mécanique du module avec la capacité portante du bâtiment.
- Ignorer la durée de vie résiduelle de la toiture et les futurs travaux de réfection.
6. Conclusion
L’objectif d’un projet photovoltaïque sur une toiture industrielle à faible capacité portante n’est pas de trouver le panneau le plus léger.
Il s’agit d’installer une puissance pertinente dans la limite de charge du bâtiment, tout en maîtrisant les coûts de pose, de maintenance et de rénovation future.
Pour une toiture en bon état, mais limitée en charge et en surface, un module IBC ou un autre module standard à haute densité de puissance peut constituer une solution équilibrée. Son format facilite l’implantation, tandis que sa face avant sans grille métallique peut améliorer l’intégration visuelle et réduire les reflets métalliques ponctuels.
Les modules de grand format sont davantage adaptés aux grandes surfaces dégagées et aux structures clairement documentées. Les solutions légères spécifiques ne doivent être envisagées que lorsque les modules rigides conventionnels restent incompatibles avec la capacité portante disponible.
Le principe de décision peut être résumé ainsi :
Déterminer la capacité portante résiduelle, comparer les valeurs en kg/m², W/m² et kg/kWc, puis choisir la combinaison module–fixation en fonction de la toiture, de son aspect architectural et de son coût sur le cycle de vie.
FAQ
1. Une toiture industrielle à faible portance nécessite-t-elle toujours des modules légers ?
Non. Un module standard à haut rendement associé à une fixation mécanique légère peut parfois offrir un meilleur rapport entre poids total et puissance installée.
2. Pourquoi les modules IBC peuvent-ils être adaptés à certaines toitures à faible portance ?
Leur principal intérêt n’est pas d’être systématiquement les plus légers, mais d’offrir une densité de puissance élevée dans un format standard et facile à implanter.
3. Les modules IBC éliminent-ils complètement les reflets ?
Non. L’absence de grille métallique visible réduit certains reflets ponctuels, mais le comportement global dépend également du verre, du traitement antireflet, de l’inclinaison et de l’environnement.
4. Un système lesté est-il plus sûr qu’une fixation mécanique ?
Pas nécessairement. Il limite les perforations, mais il peut ajouter une charge permanente importante, particulièrement problématique sur une toiture à faible portance.
5. Peut-on installer le photovoltaïque sur une toiture proche de sa rénovation ?
Il est préférable de comparer d’abord une réfection ou un renforcement. Cela évite de démonter puis de réinstaller le système photovoltaïque peu de temps après sa mise en service.
Sources et références
[1] Commission européenne – Joint Research Centre
Eurocodes family – Eurocode 1: Actions on structures
https://eurocodes.jrc.ec.europa.eu/en-eurocodes/eurocodes-family
[2] Centre Scientifique et Technique du Bâtiment – CSTB
Guide d’installation de systèmes photovoltaïques
https://www.cstb.fr/centre-ressources/toutes-nos-ressources/guide-installation-systemes-photovoltaiques
[3] Centre Scientifique et Technique du Bâtiment – CSTB
Installations photovoltaïques en toiture et façade – Conception, mise en œuvre et entretien
https://boutique.cstb.fr/detail/guides-et-livres/techniques-de-construction/electricite-et-gaz/gpdd-inst-photovol-en-toitures-facades-ed-02-2023
[4] Fraunhofer Institute for Solar Energy Systems ISE
Co-Diffused Back-Contact Back-Junction Silicon Solar Cells with a Novel Screen-Printed Boron-Doping Paste
https://www.ise.fraunhofer.de/content/dam/ise/de/documents/publications/conference-paper/32-eupvsec-2016/Huyeng_2DO164.pdf
