Ombrage partiel sur panneau photovoltaïque : pourquoi une petite ombre peut réduire toute une chaîne ?

Introduction : l’ombre n’est pas seulement une question de surface

Dans un système photovoltaïque, une petite ombre peut être amplifiée par la structure électrique du module. Une zone ombragée représentant seulement 10 % de la surface peut, dans un module typique à trois sections électriques, entraîner une perte proche d’un tiers de la puissance.

Beaucoup de propriétaires pensent qu’une petite ombre provoque une petite perte. En réalité, un panneau photovoltaïque n’est pas une surface homogène : il est composé de cellules reliées en série, de sections électriques, de diodes bypass, de trackers MPPT et d’un onduleur.

Sur les toitures françaises, les sources d’ombrage partiel sont fréquentes : cheminée en brique, conduit de ventilation, antenne, acrotère, arbre, feuilles mortes ou fientes d’oiseaux. Le problème n’est pas seulement la taille de l’ombre, mais sa position, sa durée et la section électrique qu’elle touche.

Idée clé : gérer l’ombrage partiel demande de regarder à la fois le calepinage, le câblage, la configuration MPPT, le choix du module et la maintenance.

1. Pourquoi 10 % d’ombrage peut-il provoquer environ 33 % de perte ?

Estimer la perte photovoltaïque uniquement à partir de la surface ombragée est trompeur.

Dans de nombreux modules cristallins, les cellules sont reliées en série et organisées en plusieurs sections électriques. Un modèle courant comporte trois sections protégées par trois diodes bypass. La conception exacte varie selon le module, mais ce modèle à trois sections aide à comprendre pourquoi une petite ombre peut avoir un effet disproportionné.

Lorsqu’une feuille, une fiente d’oiseau ou l’ombre d’une cheminée couvre une cellule :

• le courant de la cellule ombragée diminue ;
• les cellules reliées en série dans la même section sont limitées ;
• la section concernée peut entrer en polarisation inverse ;
• la diode bypass peut s’activer lorsque les conditions sont atteintes ;
• le module continue à fonctionner, mais la section contournée produit beaucoup moins.

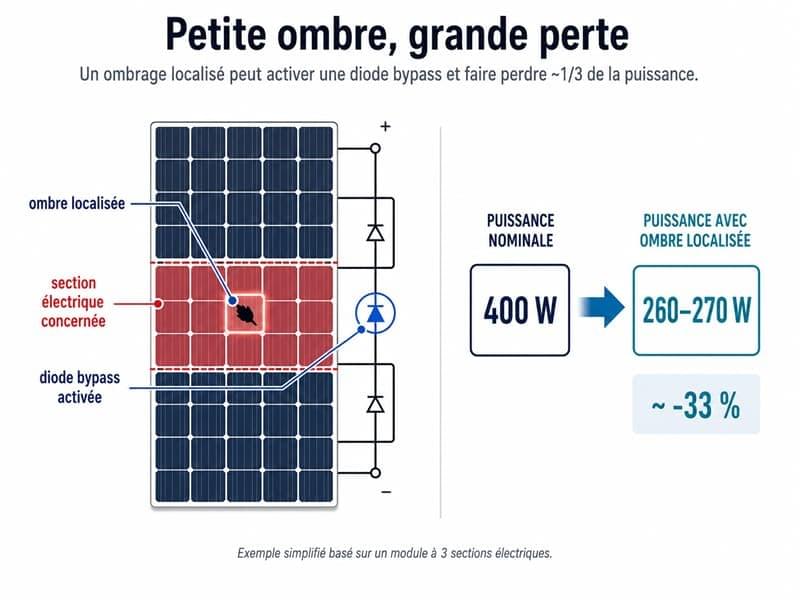

Conclusion : dans un module typique à trois sections électriques, si une petite ombre déclenche le contournement d’une section, la perte ne sera pas forcément de quelques pourcents. Elle peut s’approcher de la perte d’une section entière, soit environ un tiers de la puissance du module.

Pour un module de 400 W, cela peut correspondre, dans un exemple simplifié, à une puissance proche de 260–270 W. Le résultat réel dépend toutefois du module, de la position de l’ombre, de l’orientation du panneau et de la configuration de l’onduleur.

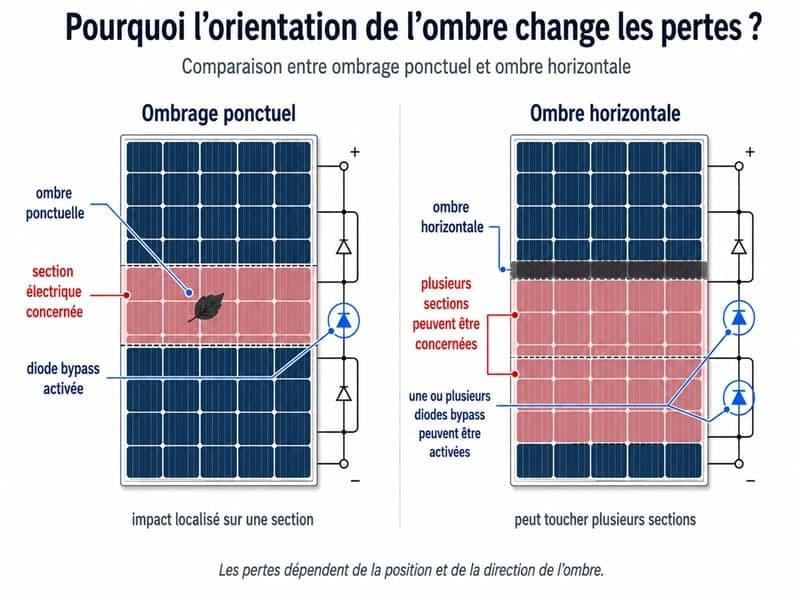

2. Pourquoi une ombre horizontale mérite une attention particulière ?

La direction de l’ombre est aussi importante que sa surface.

Une ombre ponctuelle, par exemple une feuille ou une fiente d’oiseau, affecte souvent une zone localisée. Une ombre horizontale est plus problématique, car elle peut balayer plusieurs cellules ou plusieurs sections électriques, notamment lorsqu’elle traverse le bord inférieur du module.

Sur les toitures plates, les carports solaires, les installations au sol ou les toitures industrielles, ce type d’ombre apparaît souvent en hiver, lorsque le soleil est bas. Une rangée de modules peut alors projeter une ombre sur la rangée suivante.

Recommandation : traitez d’abord l’ombre horizontale par le calepinage, l’espacement entre rangées et le choix de l’orientation du module. Il vaut mieux réduire légèrement le nombre de modules que placer des panneaux dans une zone d’ombre récurrente.

3. Effet hot spot : quand une cellule devient une charge

L’ombrage partiel ne réduit pas seulement la production. Il peut aussi affecter la durée de vie du module.

En fonctionnement normal, une cellule photovoltaïque produit de l’électricité. Lorsqu’elle est fortement ombragée, elle ne génère plus assez de courant. Si les autres cellules du même circuit continuent à produire, la cellule ombragée peut entrer en polarisation inverse.

Elle peut alors se comporter comme une charge qui dissipe de l’énergie sous forme de chaleur. Ce phénomène est appelé point chaud photovoltaïque, ou hot spot dans la documentation technique.

Les effets possibles d’un point chaud répété sont les suivants :

Conclusion : réduire l’ombrage ne sert pas seulement à produire plus. C’est aussi une mesure de protection pour la fiabilité à long terme du système.

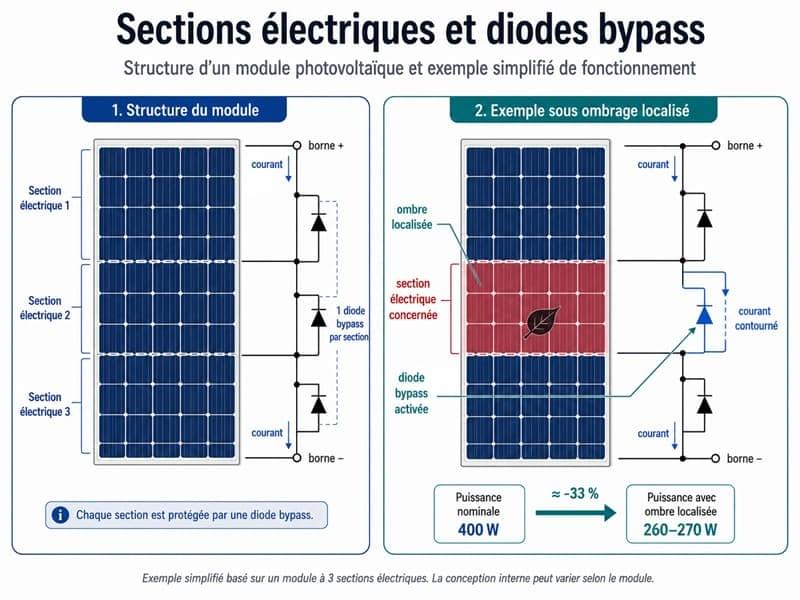

4. Diodes bypass : protéger le module, pas supprimer la perte

Une diode bypass n’est pas un dispositif d’optimisation de production. C’est d’abord un composant de protection.

Lorsqu’une section électrique est affectée par une ombre et entre en polarisation inverse, la diode bypass peut créer un chemin alternatif pour le courant. Elle limite ainsi le risque d’échauffement local.

Mais la section contournée ne produit pas normalement. La diode bypass ne transforme pas l’ombre en absence de perte.

À vérifier en priorité :

• l’ombre active-t-elle régulièrement une diode bypass ?
• quelle section électrique est concernée ?
• la perte se répète-elle chaque jour ?
• le module ombragé pénalise-t-il toute la chaîne ou tout le tracker MPPT ?

5. Les sources d’ombrage les plus fréquentes sur les toitures françaises

Sur les toitures françaises, l’ombrage partiel provient souvent de détails très concrets.

À retenir : une petite ombre fixe et répétée peut être plus problématique qu’une grande ombre occasionnelle.

6. Comment savoir si l’ombrage affecte déjà la production ?

6.1 Vérifiez la courbe de production

Une baisse répétée à la même heure peut signaler une ombre fixe.

• Baisse le matin : arbre, cheminée ou antenne côté est.
• Baisse en fin d’après-midi : bâtiment voisin, toit adjacent ou arbre côté ouest.
• Perte plus forte en hiver : soleil plus bas, acrotère ou ombrage entre rangées.

6.2 Inspectez la surface des modules

Les fientes d’oiseaux, feuilles mortes, dépôts de neige, bandes de boue et salissures localisées peuvent provoquer un ombrage durable.

Sur les modules à faible inclinaison, l’eau de pluie évacue moins bien les dépôts. Le bord inférieur peut accumuler une bande de saleté qui affecte toujours les mêmes cellules.

6.3 Analysez le regroupement électrique

Des modules ayant des orientations, inclinaisons ou conditions d’ombre différentes ne devraient pas être placés sans réflexion sur le même tracker MPPT.

Un groupe faible peut entraîner le reste du circuit à fonctionner à un point moins favorable.

7. Première solution : optimiser le calepinage avant d’ajouter du matériel

La solution la plus efficace contre l’ombrage commence souvent avant l’installation.

Avant de choisir un optimiseur ou un micro-onduleur, il faut vérifier :

• les zones d’ombre fixes ;
• la position des cheminées, acrotères, conduits et antennes ;
• l’espacement entre rangées ;
• l’évolution saisonnière des ombres ;
• l’orientation horizontale ou verticale des modules ;
• la séparation entre zones ombragées et zones sans ombre.

Principe de conception : évitez de placer un module dans une zone d’ombre récurrente simplement pour augmenter la puissance installée.

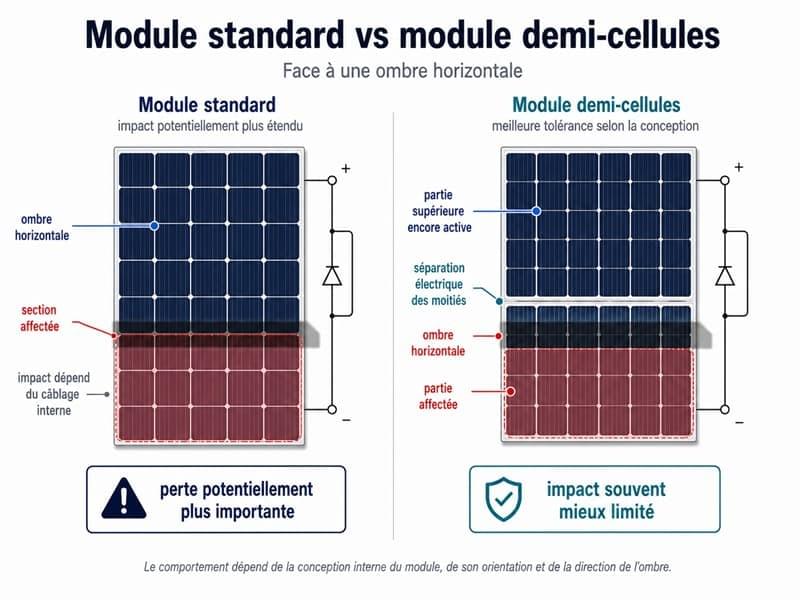

8. Modules à demi-cellules : mieux gérer certains ombrages horizontaux

Les modules à demi-cellules divisent les cellules en deux et réorganisent le circuit interne. Ils forment souvent deux zones électriques plus distinctes, en partie haute et en partie basse.

Dans certains cas d’ombre horizontale, par exemple lorsqu’une rangée avant projette une ombre sur le bord inférieur d’un module, la partie inférieure peut être affectée tandis que la partie supérieure continue à produire.

Cela ne signifie pas qu’un module demi-cellules est insensible à l’ombrage. Le résultat dépend de la conception interne, de l’orientation du module, des diodes bypass et du tracker MPPT.

• ombre horizontale légère ;
• risque d’ombrage entre rangées ;
• bord de toiture partiellement ombragé ;
• projets résidentiels ou tertiaires recherchant une production plus stable.

9. Modules multi-cut : des chemins de courant plus fins

Les modules multi-cut, comme les conceptions tiers de cellule ou autres découpes avancées, vont plus loin que les demi-cellules.

En divisant les cellules en unités plus petites, ils réduisent le courant de chaque sous-cellule. Cela peut limiter certaines pertes résistives et réduire la pression thermique locale.

Pour les modules de forte puissance, l’intérêt n’est pas seulement la puissance surfacique. Il se situe aussi dans une gestion plus fine du courant.

Mais il ne faut pas simplifier le raisonnement : plus de découpes ne signifie pas automatiquement meilleure tolérance à l’ombre. La performance dépend aussi du câblage interne, de la qualité d’encapsulation, de la répartition des diodes bypass et de la conception du système.

10. Modules IBC : rendement, esthétique et faible luminosité

Les cellules IBC, ou Interdigitated Back Contact, déplacent les contacts électriques à l’arrière de la cellule. La face avant ne présente donc pas de grilles métalliques visibles.

Cette structure réduit l’ombrage causé par les contacts métalliques, améliore la surface active exposée à la lumière et offre un aspect visuel plus uniforme.

Pour les toitures résidentielles haut de gamme, les toits sombres ou les bâtiments soumis à des exigences esthétiques, les modules IBC full black peuvent être pertinents. Ils sont également intéressants lorsque la surface disponible est limitée et que l’on cherche une puissance élevée par mètre carré.

Mais les modules IBC ne remplacent pas une bonne gestion de l’ombrage. Une cheminée, un arbre, une feuille ou une fiente d’oiseau peuvent toujours réduire la production. En cas d’ombre marquée, il faut aussi prévoir un bon découpage MPPT, des optimiseurs ou des micro-onduleurs.

11. Plusieurs MPPT : séparer les zones de toiture

Un onduleur avec plusieurs MPPT permet à différentes zones de modules de fonctionner avec leurs propres points de puissance maximale.

C’est utile lorsque les modules n’ont pas les mêmes conditions :

• toiture est-ouest ;
• plusieurs pans de toiture ;
• une zone avec ombre fixe ;
• bâtiment tertiaire avec zones d’ombrage différentes ;
• modules avec inclinaisons ou orientations différentes.

À retenir : plusieurs MPPT ne suppriment pas l’ombre, mais réduisent le risque qu’une zone faible pénalise une zone saine.

12. Optimiseurs de puissance : isoler quelques modules faibles

Les optimiseurs de puissance s’installent généralement à proximité des modules. Ils permettent à chaque module équipé de mieux ajuster son point de fonctionnement.

Ils sont particulièrement adaptés lorsqu’un petit nombre de modules est affecté par une ombre fixe : cheminée, antenne, arbre ou élément de toiture.

Leur avantage est de limiter l’impact des modules faibles sur le reste de la chaîne et d’offrir un suivi plus fin. Leur limite est la complexité supplémentaire : plus de composants, plus de connexions, et donc plus de points à surveiller.

Cas adaptés :

• ombrage fixe sur quelques modules ;
• cheminée ou antenne difficile à éviter ;
• besoin de supervision au niveau module ;
• toiture globalement correcte mais avec quelques zones critiques.

13. Micro-onduleurs : pour toitures complexes et ombrages irréguliers

Les micro-onduleurs transforment le courant continu en courant alternatif directement au niveau de chaque module.

Chaque panneau fonctionne donc de façon plus indépendante. Si un module est ombragé, il affecte beaucoup moins les autres modules que dans une chaîne classique.

Ils sont adaptés aux toitures résidentielles complexes :

• petites zones de pose séparées ;
• orientations multiples ;
• ombrages irréguliers ;
• possibilité d’extension future ;
• besoin de suivi module par module.

Le coût est généralement plus élevé et le nombre de composants en toiture augmente. Ils ne sont donc pas la solution par défaut pour toutes les installations, mais une option pertinente pour les toitures complexes.

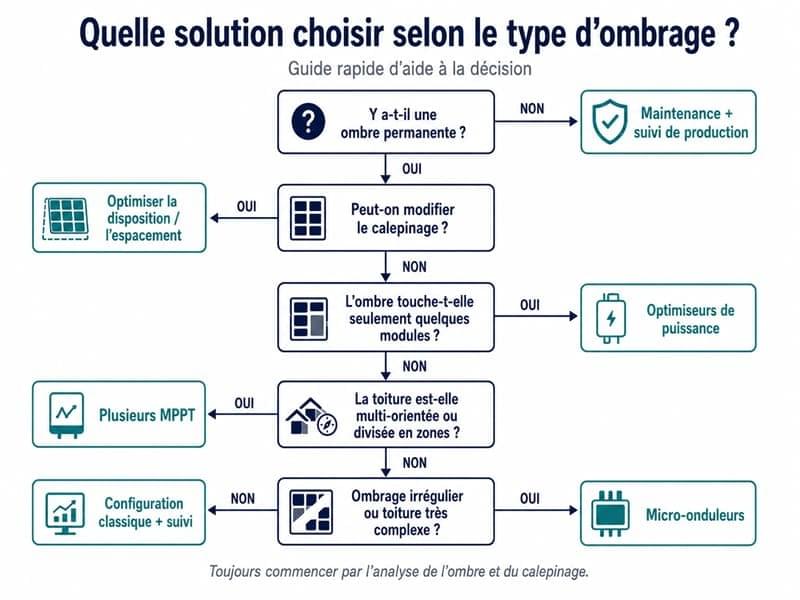

14. Quelle solution choisir selon la situation ?

Ordre de décision recommandé :

• Identifiez si l’ombre est permanente ou temporaire.
• Optimisez le calepinage et l’espacement.
• Séparez les zones par MPPT si les conditions diffèrent.
• Utilisez des optimiseurs ou micro-onduleurs si l’ombre ne peut pas être évitée.
• Choisissez une structure de module adaptée : demi-cellules, multi-cut, IBC ou autre technologie haute efficacité.

15. Checklist avant installation

Avant d’installer ou de modifier un système photovoltaïque, vérifiez :

• Y a-t-il une cheminée, une antenne, un conduit, un paratonnerre, une fenêtre de toit ou un acrotère ?
• Les arbres voisins vont-ils créer plus d’ombre au printemps ou en été ?
• L’ombre touche-t-elle le bord inférieur des modules le matin ou le soir ?
• L’hiver crée-t-il une ombre entre rangées ?
• L’espacement des modules sur toiture plate a-t-il été vérifié avec le soleil bas ?
• Les feuilles, fientes ou dépôts de neige peuvent-ils rester au même endroit ?
• Les modules de différentes orientations sont-ils séparés par MPPT ?
• Des optimiseurs ou micro-onduleurs sont-ils nécessaires ?
• La structure du module est-elle adaptée aux ombrages légers ou aux salissures locales ?
• Le système permet-il un suivi par chaîne ou par module ?

Conclusion : gérer l’ombre, c’est éviter qu’un petit défaut pénalise tout le système

L’ombrage partiel n’est pas seulement un problème de propreté ou de surface. C’est un sujet de conception électrique.

Une petite ombre peut limiter le courant, activer une diode bypass, réduire la production d’une section et, si elle se répète, augmenter le risque de point chaud.

Pour une toiture résidentielle ou tertiaire en France, la bonne approche consiste à :

• Identifier les ombres : cheminée, antenne, acrotère, arbres, ombre entre rangées, feuilles ou fientes.
• Optimiser le calepinage : éviter les zones d’ombre récurrentes, même si cela réduit légèrement le nombre de modules.
• Adapter l’architecture électrique : plusieurs MPPT, optimiseurs ou micro-onduleurs selon la complexité du toit.
• Choisir une structure de module cohérente : demi-cellules, multi-cut, IBC ou modules haut rendement selon les priorités du projet.

La bonne solution n’est pas toujours la plus chère. C’est celle qui correspond au type d’ombre, à la configuration du toit et au niveau de performance attendu.
