Introduction
Dans la conception et l’installation d’un système photovoltaïque, le calcul des dimensions des panneaux photovoltaïques est un facteur clé du succès du projet. La surface disponible en toiture est limitée : si les mesures et la planification ne sont pas précises, cela peut entraîner une capacité installée insuffisante, un gaspillage d’espace et un allongement du temps de retour sur investissement.
Lors de l’installation des modules, maîtriser les méthodes de calcul de la taille des panneaux solaires permet de proposer des solutions plus efficaces aux clients. Pour l’utilisateur final, comprendre la grandeur des panneaux photovoltaïques permet d’évaluer clairement si sa toiture peut répondre aux besoins en production d’électricité.
Un calcul correct améliore non seulement l’utilisation de l’espace, mais optimise aussi la production d’énergie et accélère le retour sur investissement. Actuellement, la plage de puissance la plus courante des panneaux photovoltaïques se situe entre 410 W et 800 W : même sur des toitures limitées, il est possible d’obtenir un rendement élevé, offrant davantage de possibilités de configuration pour les toits résidentiels comme pour les toitures commerciales.
Mesure du toit et évaluation de l’espace disponible
La première étape du calcul des dimensions panneau photovoltaïque consiste à déterminer la surface réellement exploitable de la toiture. Beaucoup de toits paraissent offrir une grande surface totale, mais la zone réellement utilisable pour l’installation est souvent bien plus réduite.
1. Détermination de la surface utile

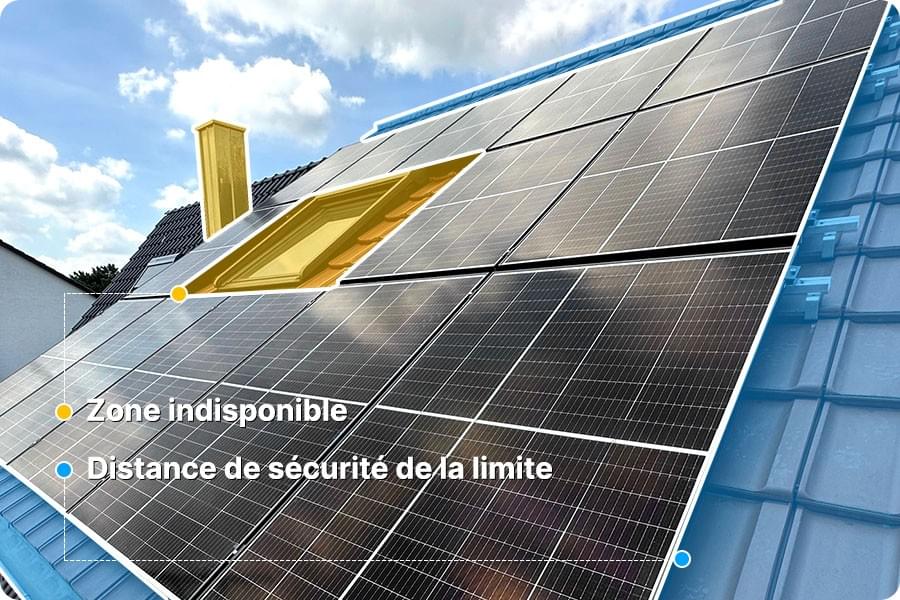

- Exclusion des zones non exploitables : faîtages, gouttières, lucarnes, cheminées, conduits de ventilation.
- Considération des ombres : les arbres ou bâtiments voisins peuvent générer des zones d’ombre à différents moments de la journée, ce qui impose de prévoir une distance de sécurité dans la conception.
- Couloirs de maintenance : pour faciliter l’entretien et le nettoyage ultérieurs, il est recommandé de laisser des passages entre les rangées de modules ou près des bords du toit.
2. Types de toits et conditions structurelles
- Toit incliné : les panneaux solaires sont influencés par la pente et l’orientation ; une exposition plein sud est généralement optimale pour obtenir une production annuelle plus élevée.
- Toit plat : nécessite des supports pour ajuster l’inclinaison ; un espacement plus important entre les modules est indispensable pour éviter les ombrages mutuels.
- Toit métallique ou en béton : il faut vérifier la capacité portante afin de garantir qu’il puisse supporter les panneaux et leurs structures ; des renforcements peuvent s’avérer nécessaires.
3. Conversion entre surface et nombre de panneaux
Une fois la surface disponible confirmée, le nombre de modules peut être calculé selon la consommation électrique de l’utilisateur ou la capacité cible du projet :
Nombre de panneaux = Capacité demandée (kWp) ÷ Puissance nominale d’un panneau (kW)
Exemple : système de 15 kW (usage résidentiel ou petite entreprise) :

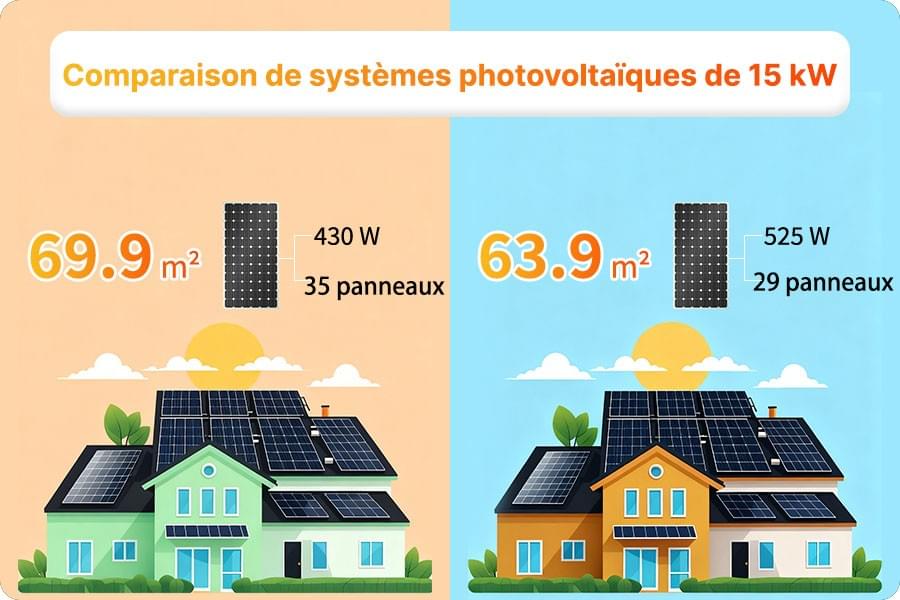

- Avec panneaux de 430 W : 15000 W ÷ 430 W ≈ 35 unités
- Avec panneaux de 525 W : 15000 W ÷ 525 W ≈ 29 unités
Formule de calcul de la surface occupée :
Surface totale ≈ longueur du module (m) × largeur (m) × nombre de panneaux
- Panneau 430 W : 1,762 × 1,134 m → 1,762 × 1,134 × 35 ≈ 69,9 m²
- Panneau 525 W : 1,944 × 1,134 m → 1,944 × 1,134 × 29 ≈ 63,9 m²
Conclusion : Pour une même capacité de 15 kW, les panneaux de 525 W permettent d’économiser environ 6 m² de surface de toit par rapport aux panneaux de 430 W, tout en réduisant le nombre de modules de 6 unités. Cela présente des avantages pour les structures, le câblage et les coûts de main-d’œuvre.
Dans le sud de l’Europe, riche en ensoleillement, un système de 15 kW suffit généralement à couvrir la majorité des besoins énergétiques d’un foyer ou d’une petite entreprise. En revanche, dans le nord de l’Europe, en raison de conditions d’ensoleillement différentes, il peut être nécessaire de disposer de plus de surface ou d’opter pour des panneaux photovoltaïques plus performants. L’orientation, l’inclinaison de la toiture et les conditions climatiques sont également des facteurs essentiels dans le calcul des dimensions panneau photovoltaïque.
Espacement entre panneaux et contraintes techniques de disposition
Dans un système photovoltaïque en toiture, pourquoi la distance entre les panneaux solaires est-elle si importante ? C’est un aspect du calcul de la dimension panneau photovoltaïque souvent négligé. Même si la surface du toit semble suffisante, les modules ne peuvent pas être placés côte à côte sans espace : l’espacement correct détermine directement l’efficacité, la sécurité et la durée de vie du système.
1. Pourquoi l’espacement est nécessaire
Si la distance est insuffisante, les panneaux photovoltaïques se projettent mutuellement de l’ombre en hiver ou aux premières et dernières heures de la journée, réduisant la production globale. De plus, un espacement trop réduit limite la circulation d’air, provoquant une surchauffe et donc une baisse de rendement. Un espace adapté permet également d’assurer la maintenance et de conserver une distance de sécurité avec les structures voisines.
2. Distances par rapport aux bords et sécurité
Outre l’écart entre les panneaux, il faut aussi considérer la distance par rapport aux bords du toit. Dans de nombreux pays, les réglementations imposent de maintenir une zone de sécurité entre les panneaux solaires et le bord de la toiture, afin de réduire le risque de soulèvement par le vent, de faciliter l’évacuation des eaux pluviales et de répondre aux exigences de sécurité incendie.
3. Ombres et calcul de l’espacement minimal
L’espacement entre rangées de panneaux est généralement calculé en fonction de la latitude locale et de la hauteur solaire. Une pratique courante consiste à prendre comme référence la hauteur minimale du soleil au solstice d’hiver, afin d’éviter les ombres pendant la majeure partie de l’année.
Formule de la différence de hauteur :
Différence = sin(inclinaison) × largeur du module
Exemple : largeur du module = 1000 mm, inclinaison = 15° → différence ≈ 259 mm

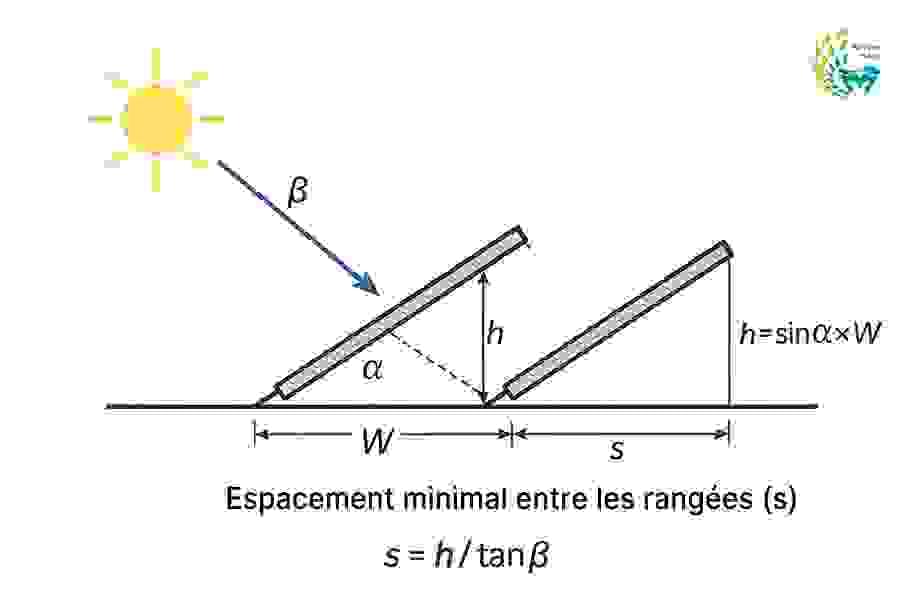

Formule de l’espacement entre rangées :
Espacement = différence ÷ tan(hauteur solaire)
Exemple : hauteur solaire locale au solstice d’hiver = 17° → espacement ≈ 900 mm
Dans la conception pratique, au-delà de ces formules de base, il faut tenir compte de facteurs supplémentaires :
- Correction de l’azimut : si la toiture n’est pas orientée plein sud, un facteur de correction cosinus peut être appliqué pour optimiser l’espacement et améliorer l’utilisation de l’espace disponible.
- Calcul de la largeur de rangée : dans les logiciels de CAO, les concepteurs utilisent des formules de largeur de rangée pour déterminer rapidement l’encombrement total, rendant la disposition plus claire et efficace.
Ces méthodes avancées sont particulièrement utiles pour les toitures étroites ou les grandes installations commerciales, où un calcul précis de l’espacement permet d’augmenter significativement la capacité installée et l’efficacité globale d’un système photovoltaïque.
4. Modes de disposition et impact des dimensions
La disposition la plus courante consiste à aligner le côté long des modules parallèlement au faîtage, mais une installation horizontale est également possible pour s’adapter à différentes structures de toiture. Ici, la dimension panneau photovoltaïque est un paramètre clé. Les modules de grand format nécessitent moins d’unités mais demandent davantage d’espace, tandis que les plus petits, plus nombreux, offrent une flexibilité accrue sur les toits irréguliers. Lors de la planification, il est essentiel de savoir précisément quelle est la taille d’un panneau photovoltaïque afin de calculer le layout global sans gaspiller d’espace.
Un espacement et une disposition adaptés déterminent non seulement combien de panneaux photovoltaïques peuvent être installés, mais influencent aussi directement la performance énergétique et la sécurité du système. C’est pourquoi le calcul doit intégrer la taille des modules, la méthode de disposition et l’espacement minimal, afin de réaliser une solution avec le meilleur panneau solaire et garantir un système photovoltaïque optimal.
Conclusion
Le calcul des dimensions panneau photovoltaïque est une étape cruciale de la conception du projet. Une planification précise permet de tirer le meilleur parti d’un espace limité, d’éviter les pertes de capacité, d’améliorer la production d’énergie et d’assurer la sécurité et la stabilité à long terme.
Le choix des modules doit être guidé par les besoins réels, et non par la seule recherche d’une puissance plus élevée. La plage 410–800 W couvre la majorité des scénarios résidentiels et commerciaux ; il convient donc de décider en fonction des conditions de toiture, des distances entre les modules, des contraintes structurelles et réglementaires, ainsi que du coût de l’électricité produite et du temps de retour sur investissement. Standardiser et paramétrer les calculs de dimensions, à travers des formules et check-lists réutilisables, permet de garantir des systèmes fiables, économiquement viables et faciles à installer et entretenir.
Seule une planification scientifique dès la conception permet d’assurer, sur les vingt prochaines années, un rendement stable et efficace en énergie verte.
